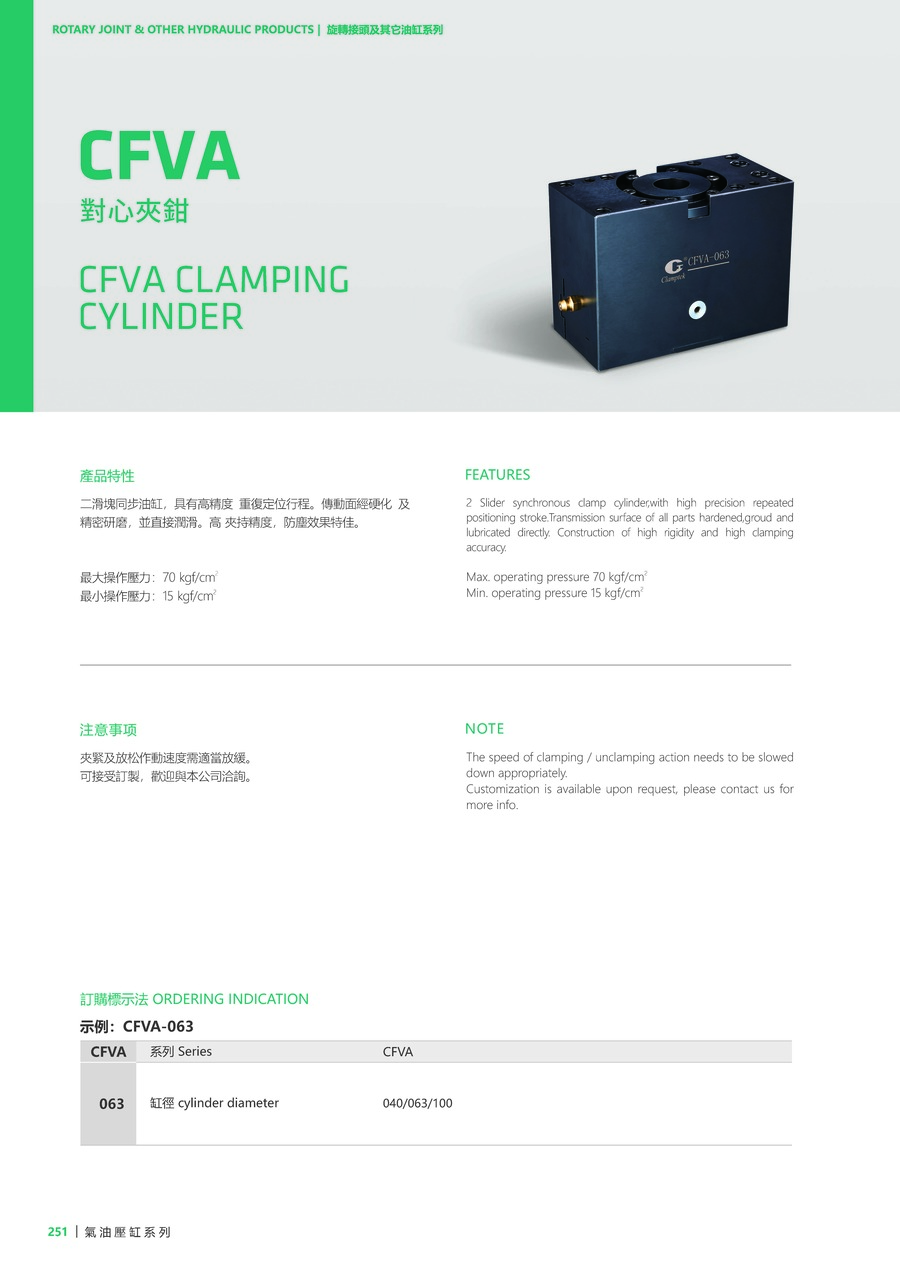

CFVA
產品資訊
二滑塊同步油缸，具有高精度重複定位行程。傳動面經硬化及精密研磨，并直接潤滑。高夾持精度，防塵效果特佳。
最大操作壓力：70 kgf/cm2
最小操作壓力：15 kgf/cm2
最大操作壓力：70 kgf/cm2
最小操作壓力：15 kgf/cm2
產品中心
注意事項：
夾緊及放松作動速度需適當放緩。
可接受訂製，歡迎與本公司洽詢。
夾緊及放松作動速度需適當放緩。
可接受訂製，歡迎與本公司洽詢。
訂購標示法
| CFVA | 系列 | CFVA |
|---|---|---|
| 063 | 缸徑 | 040, 063, 100 |

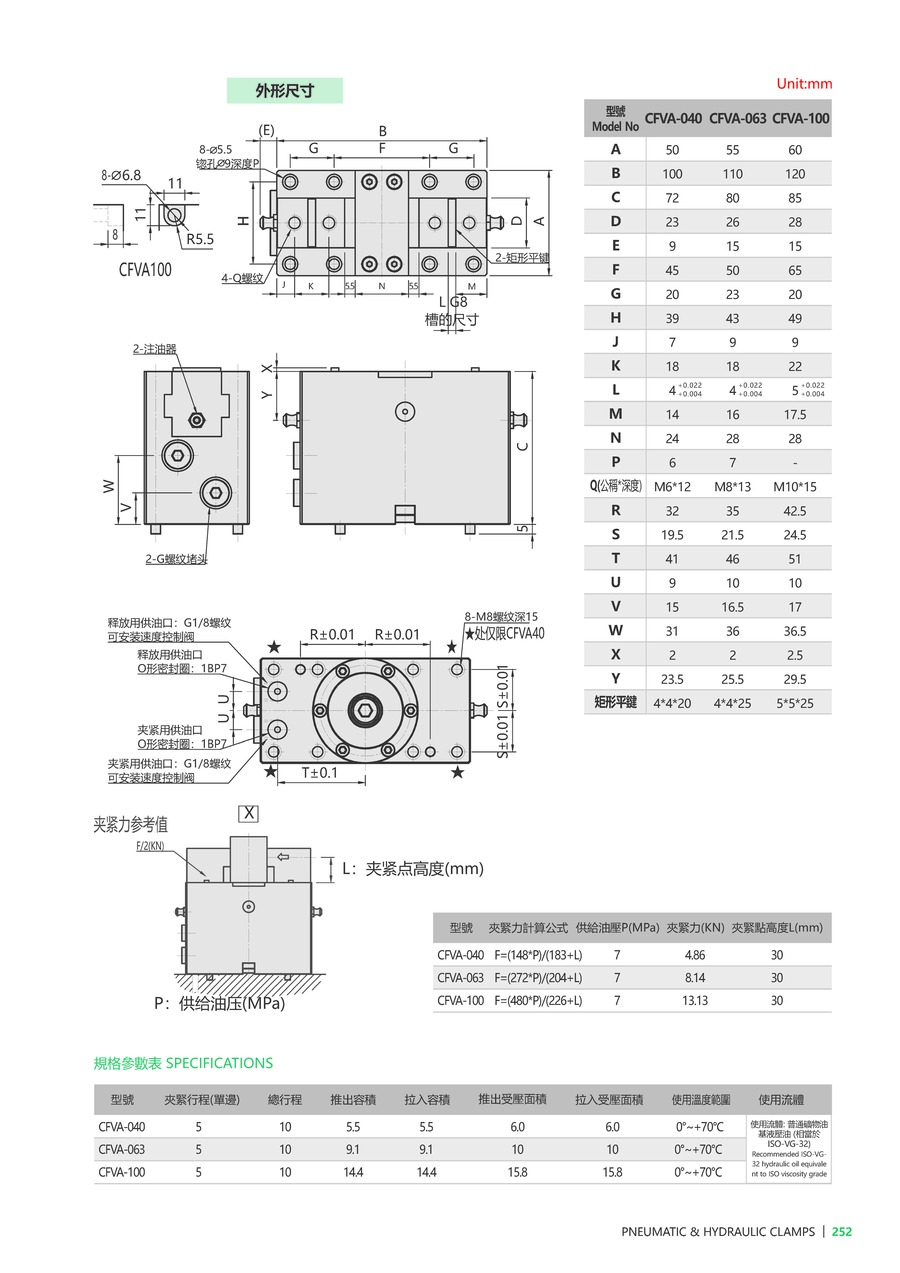

產品資料
| 型號 | CFVA-040 | CFVA-063 | CFVA-100 |
|---|---|---|---|
| 夾緊力計算公式 | F=(148*P)/(183+L) | F=(272*P)/(204+L) | F=(480*P)/(226+L) |
| 供給油壓(MPa) | 7 | 7 | 7 |
| 夾緊力(KN) | 4.86 | 8.14 | 13.13 |
| 夾緊點高度L(mm) | 30 | 30 | 30 |
| 夾緊行程(單邊) | 5 | 5 | 5 |
| 總行程 | 10 | 10 | 10 |
| 推出容積 | 5.5 | 9.1 | 14.4 |
| 拉入容積 | 5.5 | 9.1 | 14.4 |
| 推出受壓面積 | 6 | 10 | 15.8 |
| 拉入受壓面積 | 6 | 10 | 15.8 |
| 使用溫度范圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C |
