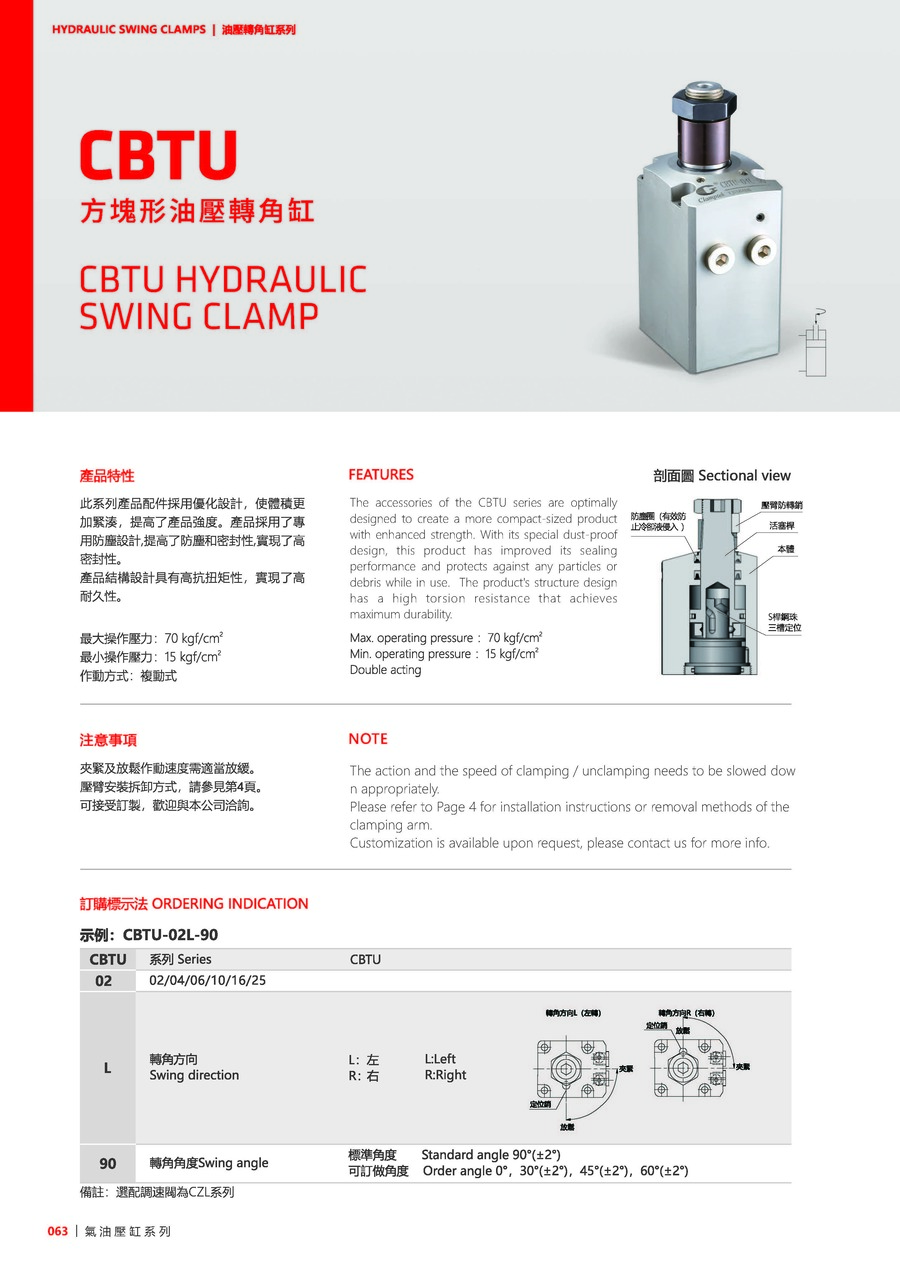

| CBTU | 系列 | CBTU |
|---|---|---|
| 02 | - | 02, 04, 06, 10, 16, 25 |
| L | 轉角方向 | L: 左轉, R: 右轉 |
| 90 | 轉角角度 | 標準角度: 90°(±2°), 可訂做角度:0°, 30°(±2°), 45°(±2°), 60°(±2°) |

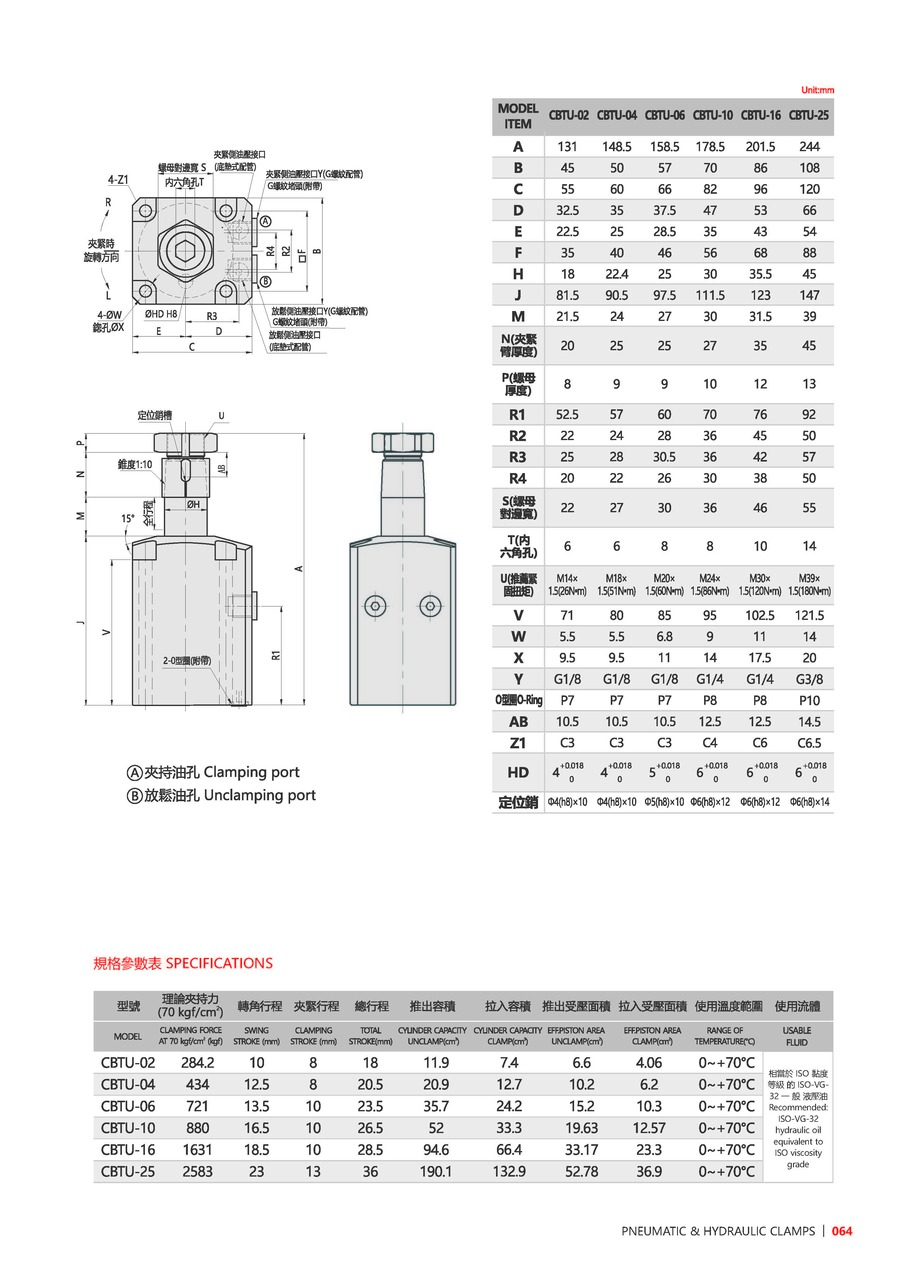

| 型號 | CBTU-02 | CBTU-04 | CBTU-06 | CBTU-10 | CBTU-16 | CBTU-25 |
|---|---|---|---|---|---|---|
| 理論夾持力(70kgf/cm2) | 284.2 | 434 | 721 | 880 | 1631 | 2583 |
| 轉角行程(mm) | 10 | 12.5 | 13.5 | 16.5 | 18.5 | 23 |
| 夾緊行程(mm) | 8 | 8 | 10 | 10 | 10 | 13 |
| 總行程(mm) | 18 | 20.5 | 23.5 | 26.5 | 28.5 | 36 |
| 推出容積(cm3) | 11.9 | 20.9 | 35.7 | 52 | 94.6 | 190.1 |
| 拉入容積(cm3) | 7.4 | 12.7 | 24.2 | 33.3 | 66.4 | 132.9 |
| 推出受壓面積(cm2) | 6.6 | 10.2 | 15.2 | 19.63 | 33.17 | 52.78 |
| 拉入受壓面積(cm2) | 4.06 | 6.2 | 10.3 | 12.57 | 23.3 | 36.9 |
| 使用溫度范圍(°C) | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C | 0~+70°C |
