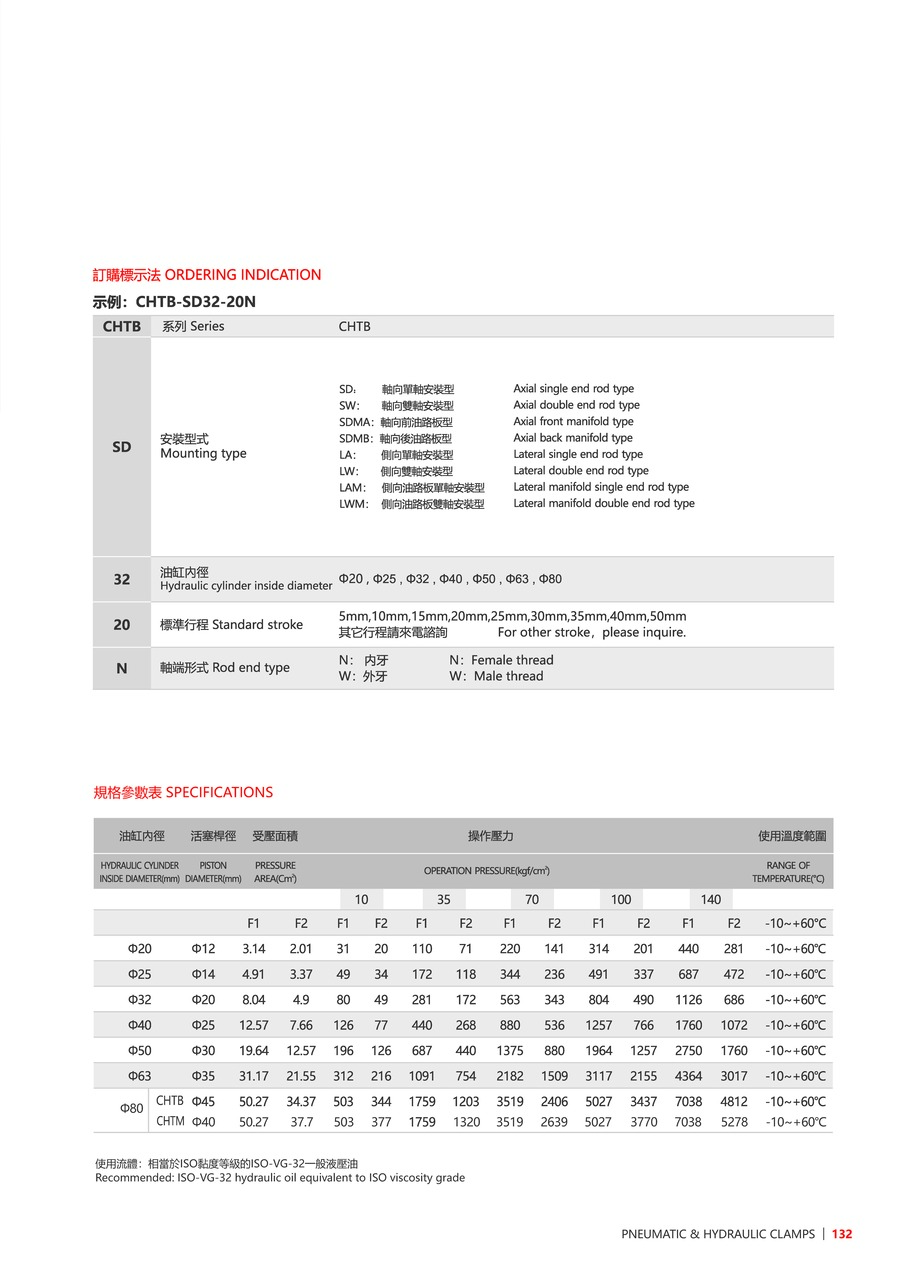

| CHTB | 系列 | CHTB |
|---|---|---|

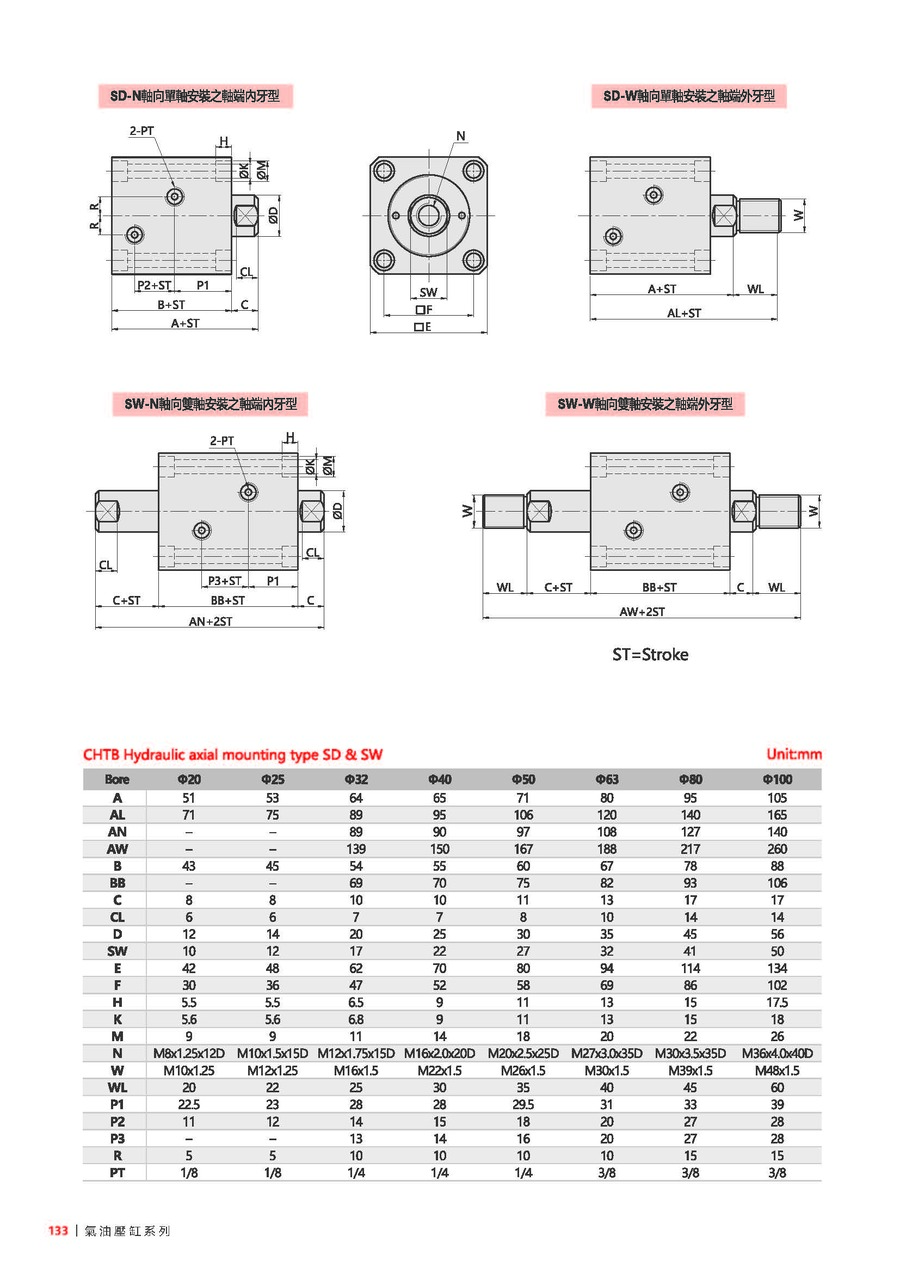

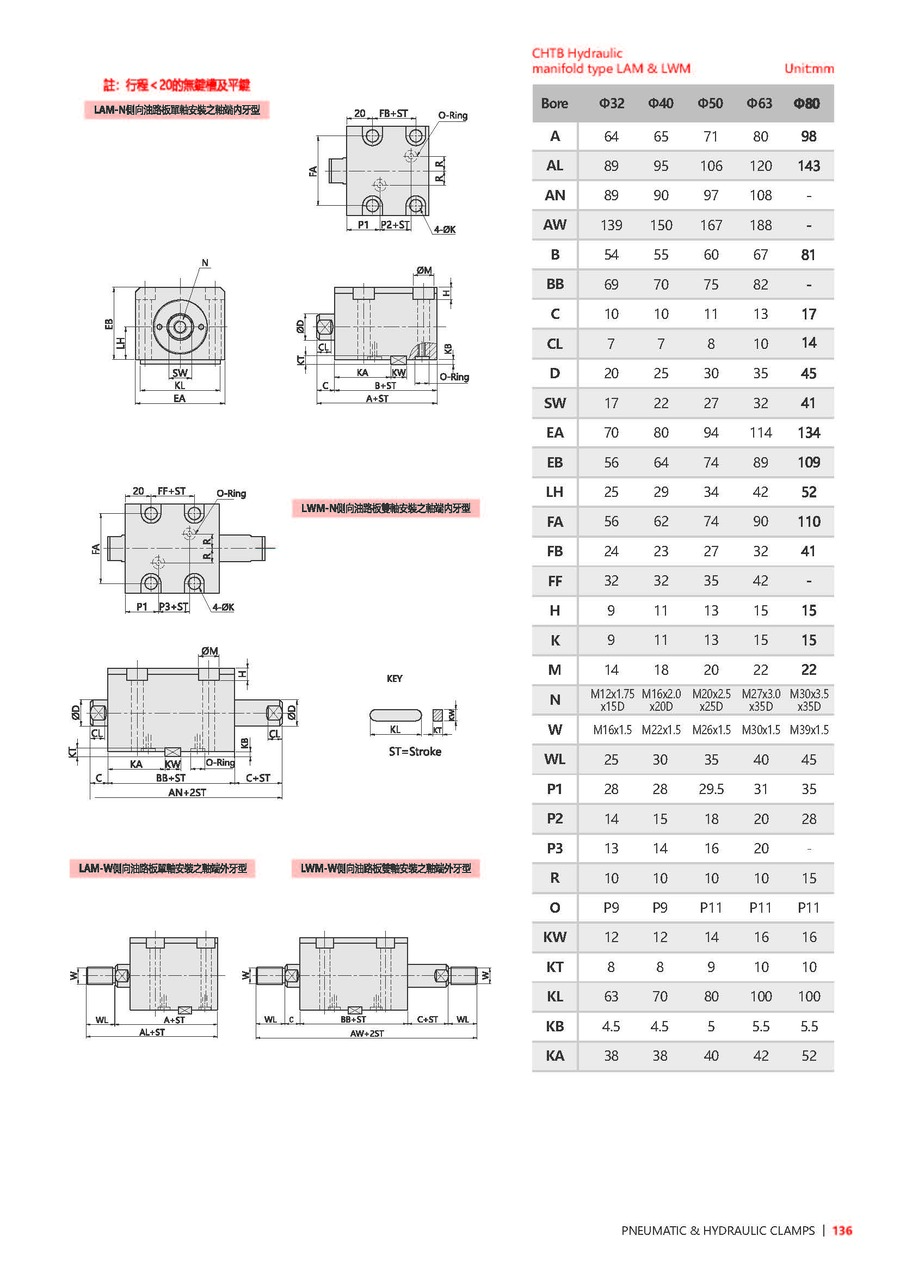

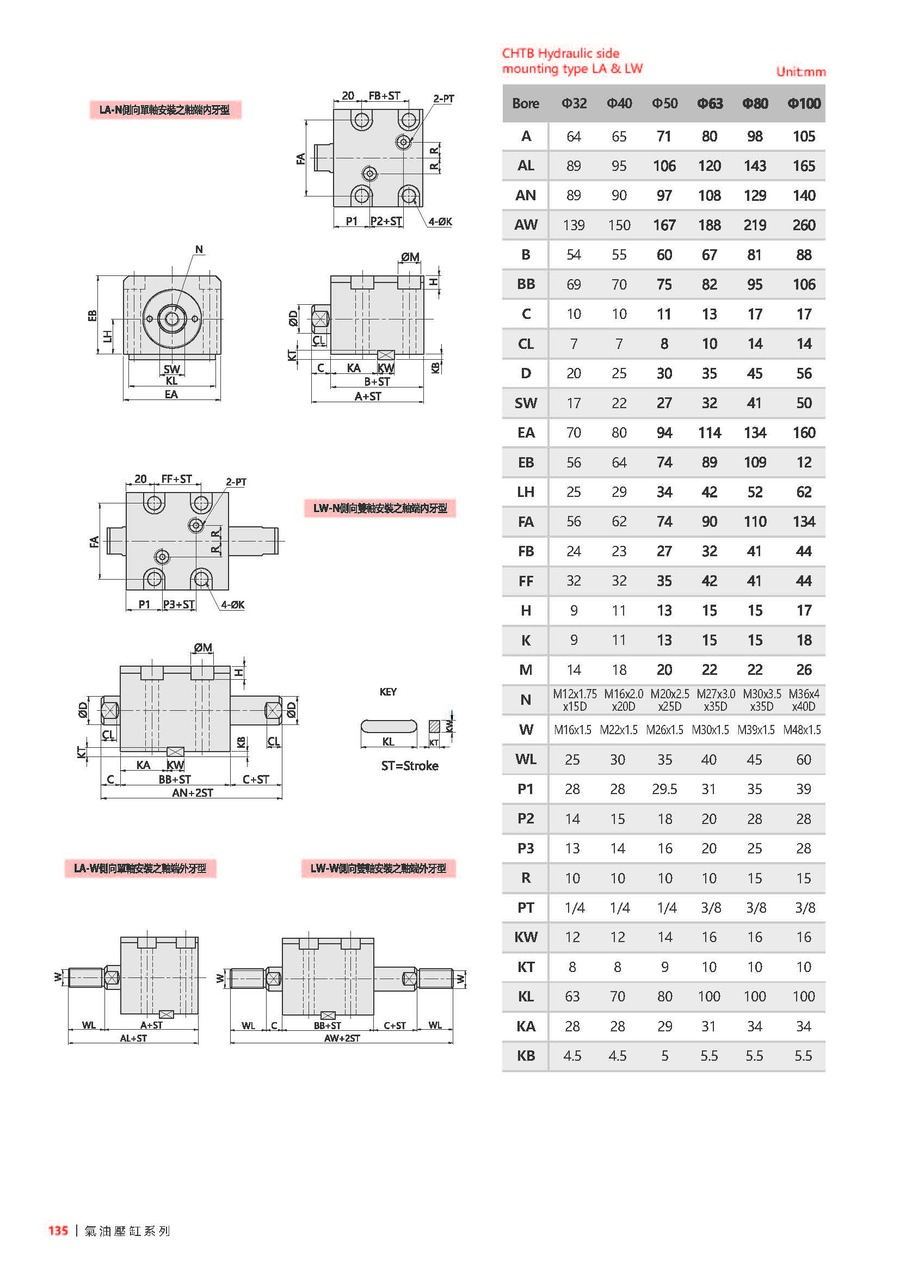

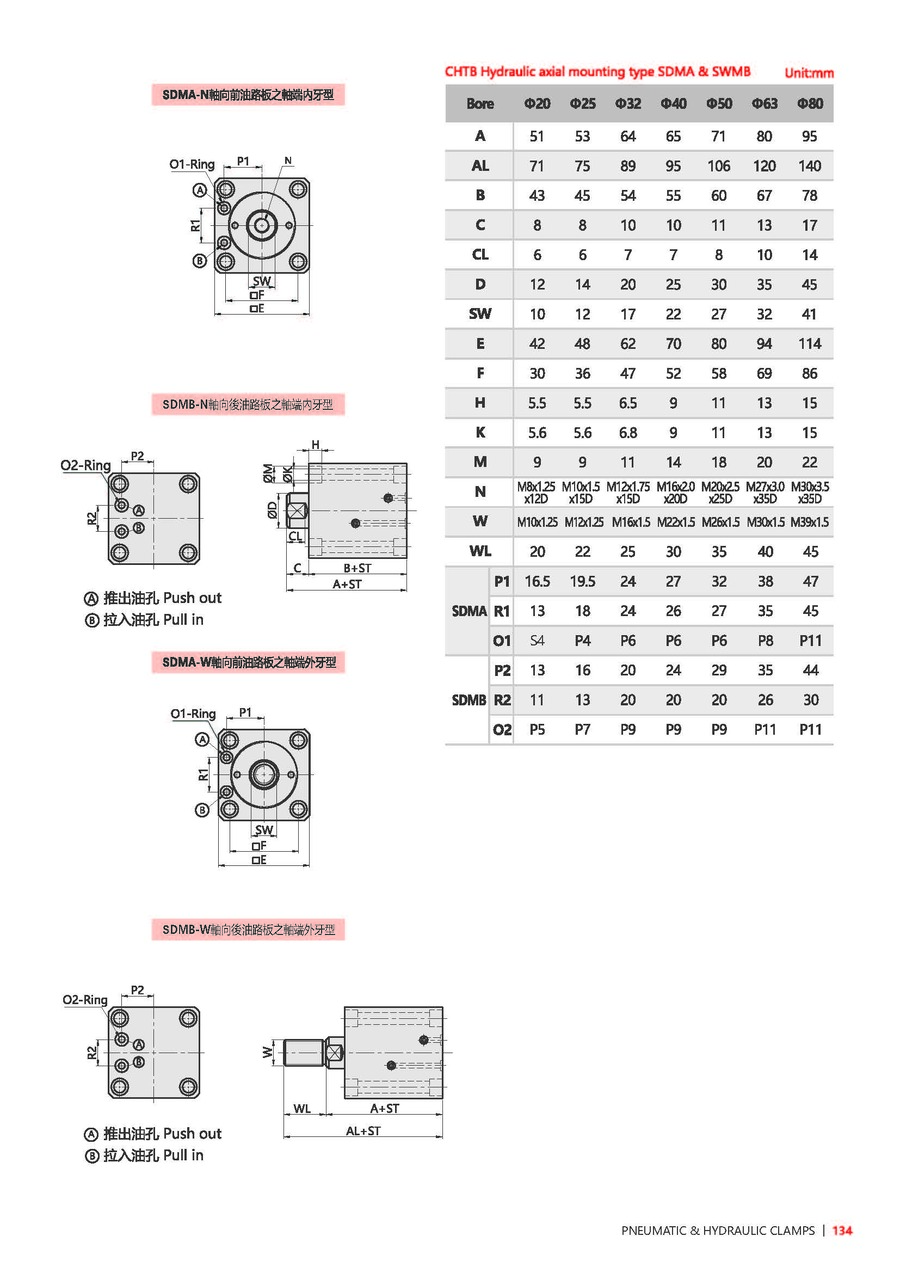

| SD | 安裝型式 | SD: 軸向單軸安裝型, SW: 軸向雙軸安裝型, SDMA: 軸向前油路板型, SDMB: 軸向后油路板型, LA: 側向單軸安裝型, LW: 側向雙軸安裝型, LAM: 側向油路板單軸安裝型, LWM: 側向油路板雙軸安裝型 |
| 32 | 油缸內(nèi)徑 | ?20, ?25, ?32, ?40, ?50, ?63, ?80 |
| 20 | 標準行程 | 5, 10, 15, 20, 25, 30, 35, 40, 50mm(其他行程請與業(yè)務洽詢) |
| N | 軸端形式 | N: 內(nèi)牙, W: 外牙 |
| 型號 | CHTB-20 | CHTB-25 | CHTB-32 | CHTB-40 | CHTB-50 | CHTB-63 | CHTB-80 |
|---|---|---|---|---|---|---|---|
| 活塞桿徑(mm) | ?12 | ?14 | ?20 | ?25 | ?30 | ?35 | ?45 |
| 受壓面積F1(cm2) | 3.14 | 4.91 | 8.04 | 12.57 | 19.64 | 31.17 | 50.27 |
| 受壓面積F2(cm2) | 2.01 | 3.37 | 4.9 | 7.66 | 12.57 | 21.55 | 34.37 |
| 操作壓力10(F1)(kgf/cm2) | 31 | 49 | 80 | 126 | 196 | 312 | 503 |
| 操作壓力10(F2)(kgf/cm2) | 20 | 34 | 49 | 77 | 126 | 216 | 344 |
| 操作壓力35(F1)(kgf/cm2) | 110 | 172 | 281 | 440 | 687 | 1091 | 1759 |
| 操作壓力35(F2)(kgf/cm2) | 71 | 118 | 172 | 268 | 440 | 754 | 1203 |
| 操作壓力70(F1)(kgf/cm2) | 220 | 344 | 563 | 880 | 1375 | 2182 | 3519 |
| 操作壓力70(F2)(kgf/cm2) | 141 | 236 | 343 | 536 | 880 | 1509 | 2406 |
| 操作壓力100(F1)(kgf/cm2) | 314 | 491 | 804 | 1257 | 1964 | 3117 | 5027 |
| 操作壓力100(F2)(kgf/cm2) | 201 | 337 | 490 | 766 | 1257 | 2155 | 3437 |
| 操作壓力140(F1)(kgf/cm2) | 440 | 687 | 1126 | 1760 | 2750 | 4364 | 7038 |
| 操作壓力140(F2)(kgf/cm2) | 281 | 472 | 686 | 1072 | 1760 | 3017 | 4812 |
| 使用溫度范圍(°C) | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C | -10+60°C |
